● Diagrammerstellung mit dem Diagramm-Assistenten ●
Lerninhalte
Schritt 0: Markieren der Darstellungsbereiche
Schritt 1: Diagrammtyp festlegen
Schritt 2: Diagramm-Quelldaten bestätigen
Schritt 3: Diagramm gestalten
Schritt 4: Diagramm platzieren
Diagramme verschieben & Größe verändern
Platzierung nachträglich ändern
Diagramme mit dem Assistenten nachträglich ändern
Schritt 0: Markieren der Darstellungsbereiche
► Markiere den Bereich der Tabelle, der als Diagramm dargestellt werden soll. Markiere dabei auch die Zeilen- und Spaltenüberschriften mit, da diese Bezeichnungen in das Diagramm übernommen werden.
► Wenn Zahlenreihen nicht zusammenhängen, so ist nach dem Markieren des ersten zusammenhängenden Bereich die STRG-Taste solange gedrückt zu halten, bis alle Zahlenreihen markiert wurden.
►
Rufe nun den Diagramm-Assistenten auf: Menü
EINFÜGEN - DIAGRAMM oder auf das Symbol
drücken.
►
Nun wirst du in vier Schritten zum fertigen
Diagramm geführt. Mit der Schaltfläche WEITER gelangst du jeweils
zum nächsten Schritt bis du mit der letzten Schaltfläche FERTIG STELLEN
die Diagrammerstellung beendet hast .

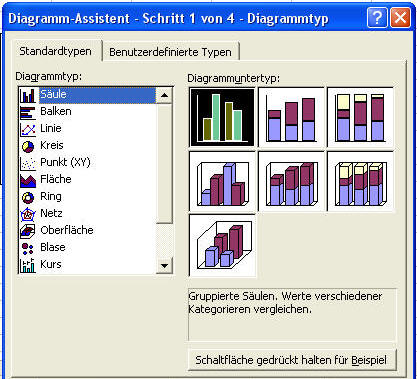

Schritt 1: Diagrammtyp festlegen
|
► |
Zuerst musst du im Register STANDARDTYPEN den gewünschten Diagrammtyp auswählen und eine Diagrammvariante (UNTERTYP). |
|
|
► |
Im Register BENUTZER-DEFINIERTE TYPEN kannst du weitere Diagrammtypen auswählen. |

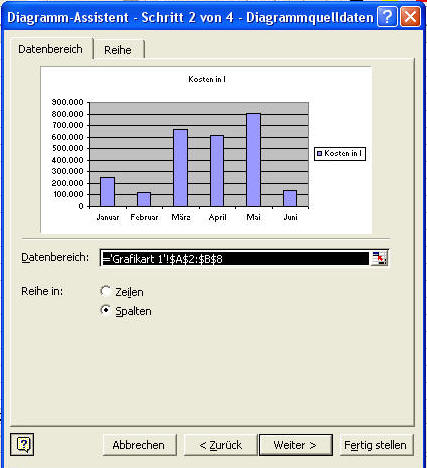

Schritt 2: Diagramm-Quelldaten bestätigen
|
► |
Datenbereich: |
|
|
► |
Anderenfalls sind die gewünschten Zahlenbereiche zu markieren / korrigieren. |

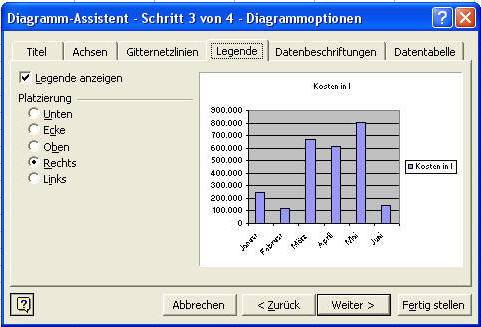

Schritt 3: Diagramm gestalten
|
Nach Klick auf jeweiliges Register: ► Diagrammtitel festlegen ► Achsen formatieren ► Gitternetzlinien: Darstellung festlegen ► Legende einfügen ► Datenbeschriftungen: Werte anzeigen. ► Datentabelle anzeigen |
 |

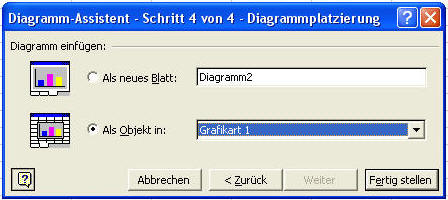

Schritt 4: Diagramm platzieren
|
► |
Das Diagramm wird entweder als eigenständiges Diagrammblatt erstellt und gespeichert, |
|
|
► |
oder es wird auf dem Tabellenblatt platziert. |
Diagramme verschieben & Größe verändern
► Diagramm verschieben: Auf den Rand des Diagramms klicken und mit der Maus an den "Anfasspunkten" verschieben.
►Größe verändern (vergrößern/verkleinern): An den Anfassern verändern.
► Auf das Diagramm klicken und ENTFERNEN-Taste drücken.
► Bei separatem Diagrammblatt: Menü BEARBEITEN - BLATT LÖSCHEN.
Ein separates Diagrammblatt lässt sich auch nachträglich in ein Tabellenblatt integrieren und anders herum:
Auf Diagramm klicken: Menü DIAGRAMM PLATZIEREN und gewünschte Platzierung auswählen.
Diagramm anklicken: Diagramm-Assistenten aufrufen und Diagramm schrittweise (s. o.) nach Wunsch verändern / bearbeiten.
 |
|
|
